Você está procurando por ferramentas como simulações Multisim, SPICE, LTspice, Proteus, Altium ou PhET ? Isso é ótimo! PROTO é um simulador de circuito eletrônico em tempo real, o que significa que você pode configurar um circuito com vários componentes e simular o comportamento do circuito eletrônico ⚡
Durante a simulação, você pode verificar tensões, correntes e muitas outras variáveis. Verifique os sinais no osciloscópio multicanal e ajuste seu circuito em tempo real! Nosso aplicativo pode ajudar muito com seu projeto Raspberry Pi, Arduino ou ESP32 . Você também pode usar o PROTO como simulador de circuito lógico e executar análises eletrônicas digitais!
ℹ️ Você pode relatar um problema ou fazer uma solicitação de componente no Github
👉 Recursos:
✅ Animações de valores de tensão e fluxos de corrente
✅ Ajusta parâmetros do circuito (como tensão, corrente e outros)

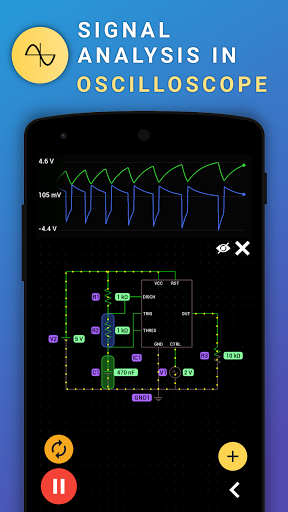

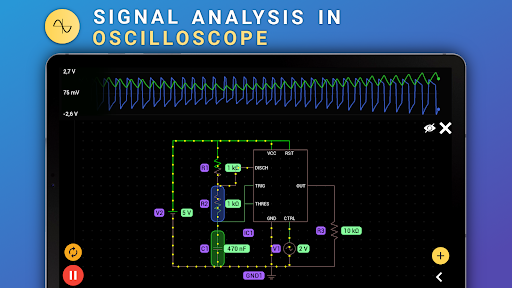

✅ Osciloscópio de quatro canais
✅ Botão único de reprodução/pausa para controlar a simulação
✅ Copie componentes eletrônicos

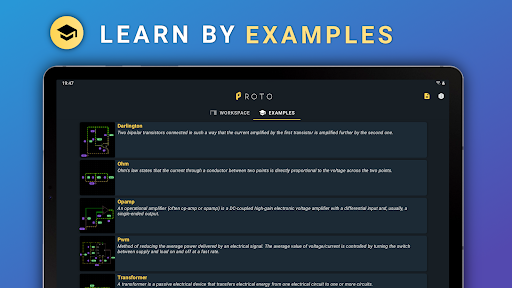

✅ Aprenda sobre circuitos eletrônicos por meio de exemplos no aplicativo
✅ Compartilhe o circuito com amigos
✅ Temas (escuro, claro, oceano, solarizado)
✅ Exportação de circuitos em PNG, JPG, PDF
✅ Área de trabalho de exportação
✅ Tutoriais em vídeo sobre eletrônica
🔥 Suporte para Arduino no futuro

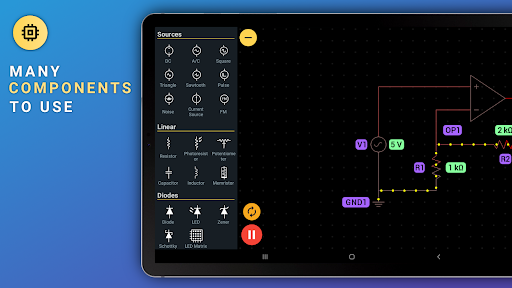

👉 Componentes:
+ DC, AC, Square, Trinagle, Sawtooth, Pulse, Fonte de tensão de ruído
+ Fonte de corrente
+ Resistor
+ Potenciômetro
+ Capacitor
+ Capacitor polarizado
+ Indutor
+ Transformador
+ Diodo (diodo retificador, LED, Zener, Schottky)
+ Transistor (NPN, PNP, Mosfet de canal N e P)
+ Interruptores (SPST, Relé)
+ Lâmpada
+ Amplificador operacional
+ Temporizador 555 (NE555)
+ Portas digitais (AND, NAND, OR, XOR, NOR, NXOR, Inversor)
+ Voltímetro
+ Amperímetro
+ Fusível
+ Fotorresistor (usa sensor de luz do telefone)
+ Conversor analógico para digital (ADC)
+ Acelerômetro (usa sensor de acelerômetro do telefone)
+ Fonte FM
+ Entrada lógica
+ Memristor
+ Saída lógica
+ Sonda
+ Trilho de tensão
👉 Pacote analógico:
+ Diodo túnel
+ Varactor
+ Termistor NTC
+ Central com derivação transformador
+ gatilho Schmitt
+ gatilho Schmitt (inversor)
+ célula solar
+ TRIAC
+ DIAC
+ tiristor
+ triodo
+ Darlington NPN
+ Darlington PNP
+ SPST analógico
+ SPDT analógico
Pacote digital:
+ somador
+ contador
+ trava
+ registro PISO
+ registro SIPO
+ decodificador de sete segmentos
+ gerador de sequência
+ flip-flop D
+ flip-flop T
+ flip-flop JK
+ multiplexador
+ demultiplexador
+ fonte de corrente controlada por tensão (VCCS)
+ fonte de tensão controlada por tensão (VCVS)
+ fonte de corrente controlada por corrente (CCCS)
+ fonte de tensão controlada por corrente (CCVS)
+ optoacoplador
👉 Pacote diverso:
+ oscilador
+ fonte AM
+ interruptor SPDT
+ conversor digital para analógico (DAC)
+ antena
+ centelhador
+ barra de LED
+ LED de 7 segmentos +
LED RGB
+ ohmímetro
+ entrada de áudio
+ microfone
+ bateria do dispositivo
+ motor CC
+ LED de 14 segmentos
+ ponte de diodos
+ cristal
+ reguladores de tensão (família 78xx)
+ TL431
+ Buzzer
+ Medidor de frequência
👉 Pacote JavaScrip:
+ Escrever código
+ Interpretador JavaScript (turma ES2020)
+ Acesso às entradas do CI em código
+ Acesso às saídas do CI em código
+ Quatro CIs personalizados
👉 Pacote TTL 7400:
+ 7404 - inversor hexadecimal
+ 7410 - porta NAND tripla de 3 entradas
+ 7414 - inversor Schmitt-trigger hexadecimal
+ 7432 - porta OR quádrupla de 2 entradas
+ 7440 - buffer NAND duplo de 4 entradas
+ 7485 - comparador de magnitude de 4 bits
+ 7493 - contador binário
+ 744075 - porta OR tripla de 3 entradas
+ 741G32 - porta OR simples de 2 entradas
+ 741G86 - porta XOR simples de 2 entradas
👉 Pacote CMOS 4000:
+ 4000 - porta NOR dupla de 3 entradas e inversor.
+ 4001 - porta NOR quádrupla de 2 entradas.
+ 4002 - porta NOR dupla de 4 entradas.
+ 4011 - porta NAND quádrupla de 2 entradas.
+ 4016 - interruptor bilateral quádruplo.
+ 4017 - contador de décadas Johnson de 5 estágios.
+ 4023 - porta NAND tripla de 3 entradas.
+ 4025 - porta NOR tripla de 3 entradas.
+ 4081 - porta AND quádrupla de 2 entradas.
+ 4511 - decodificador BCD para 7 segmentos.
👉 Pacote de sensores:
+ Pressão
+ Giroscópio
+ Luz
+ Campo magnético
+ Proximidade
+ Temperatura
+ Umidade
